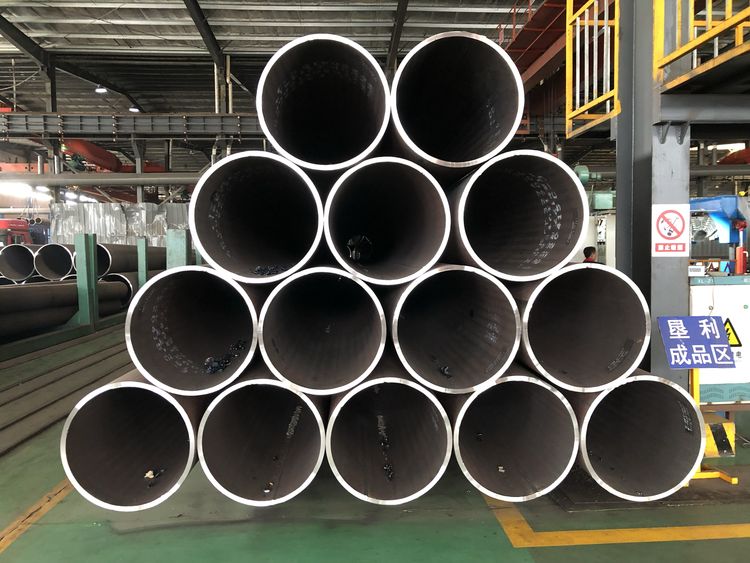

نوع الأنبوب:أنابيب الصلب LSAW، أنابيب اللحام القوسي المغمورة طوليًا، أنابيب الصلب DSAW، أنابيب الصلب الملحومة
مواصفة:القطر الخارجي:355.6مم-2320مم
سمك الجدار: 5.0مم-60مم
الطول: 5.8م/6م/11.8م/12م/18م/32م
المعيار والدرجة: معايير ASTM A53:الصف أ، الصف ب؛API 5L:الفئة أ، الفئة ب، X42، X46، X52، X56، X60، X65 PSL1 وPSL2؛ ASTM A572 الفئة 50؛ ASTM A252؛ API 5CT، ASTM 53، EN10217، DIN 2458. IS 3589، GB/T3091، GB/T9711، إلخ
نهاية:أطراف مربعة/أطراف عادية (قطع مستقيم، قطع بالمنشار، قطع بالشعلة)، أطراف مشطوفة/ملولبة
درجة الفولاذ:API 5L: GR B، X42، X46، X56، X60، X65، X70 ASTM A53: GR A، GR B، GR C
سطح:طلاء أسود/طلاء زيتي/زيت مضاد للصدأ/طلاء مضاد للتآكل
عملية:LSAW – UO(UOE)،RB(RBE)،JCO(JCOE،COE) DSAW – لحام قوسي مغمور مزدوج
الاستخدام:يستخدم لتوصيل السوائل ذات الضغط المنخفض، مثل الماء والغاز والنفط.
تتميز مطحنة UOE بأحدث التقنيات والعمليات، وتحقق كفاءة إنتاج عالية وجودة منتج مستقرة ومجهزة بمعدات فحص كاملة. تعتمد مطحنة UOE على تشكيل U & O، ويتم لحام الأنابيب المشكلة من الداخل من خلال خمس محطات لحام داخلية بثلاثة أسلاك، ولحامها من الخارج من خلال أربع محطات لحام خارجية بثلاثة أسلاك. وفقًا للمتطلبات المختلفة للعملاء، يمكن توسيع الأنابيب الملحومة إما بواسطة موسع ميكانيكي أو هيدروستاتيكي لتحسين دقة الأبعاد والقضاء على الإجهاد المتبقي.
أنبوب الفولاذ JCOE LSAW:
تحديد:
القطر الخارجي:Φ406mm- 1626mm (16" - 64" )
سمك الجدار: 6.0- 75 ملم (1/4" - 3" )
معايير الجودة: API، DNV، ISO، DEP، EN، ASTM، DIN، BS، JIS، GB، CSA
الطول:3-12.5م (10'- 41')
الدرجات: API 5L A-X100، GB/T9711 L190-L690
هذا هو خط إنتاج الأنابيب الملحومة بالقوس المغمور الطولي الكبير القطر في الصين. يعتمد المصنع على عملية الانحناء التدريجي، والتي تتميز بتوزيع إجهاد التشكيل بالتساوي، وتوحيد الأبعاد بشكل كبير، وتنوع الأحجام اللانهائي ومجموعة المنتجات الواسعة، والمرونة العالية، وما إلى ذلك.
-
مواصفة
-
معيار
معايير ASTM A53
المواصفة القياسية للأنابيب الفولاذية السوداء والمغطاة بالغمس الساخن والمطلية بالزنك والملحمة وغير الملحومة
API 5L
مواصفة خط الأنابيب (مستويين PSL 1 وPSL 2 من الأنابيب الفولاذية الملحومة وغير الملحومة للاستخدام في أنظمة نقل خطوط الأنابيب في صناعات البترول والغاز الطبيعي.)
A252
المواصفة القياسية لأكوام الأنابيب الفولاذية الملحومة وغير الملحومة
A500
مواصفات الأنابيب الهيكلية الملحومة وغير الملحومة المصنوعة من الفولاذ الكربوني والمشكلّة على البارد في أشكال دائرية
A139
المواصفة القياسية لأنابيب الصلب الملحومة بالانصهار الكهربائي (القوس الكهربائي) (NPS 4 وما فوق)
A672
مواصفات الأنابيب الفولاذية الملحومة بالصهر الكهربائي للخدمة تحت الضغط العالي وفي درجات حرارة معتدلة
A691
مواصفات أنابيب الفولاذ الكربوني والسبيكي الملحومة بالصهر الكهربائي للخدمة تحت الضغط العالي وفي درجات الحرارة العالية
مواصفة
القطر الخارجي(OD)
سمك الجدار (WT)
الطول(م)
بوصة
مم
الحد الأدنى لقوة الخضوع (ميجا باسكال)
بوصة
مم
جي آر بي
X42
X52
X60
X65
X70
X80
16
406
6.0-14.0
6.0-13.0
6.0-12.0
6.0-11.0
6.0-10.5
6.0-10.0
6.0-9.0
6.0-32
18
457
6.0-15.0
6.0-14.0
6.0-13.0
6.0-12.0
6.0-11.5
6.0-11.0
6.0-10.0
6.0-32
20
508
6.0-16.0
6.0-15.0
6.0-14.0
6.0-13.0
6.0-12.5
6.0-12.0
6.0-11.0
6.0-32
22
559
6.0-17.0
6.0-16.0
6.0-15.0
6.0-14.0
6.0-13.5
6.0-13.0
6.0-12.0
6.0-32
24
610
6.0-18.0
6.0-17.0
6.0-16.0
6.0-15.0
6.0-14.5
6.0-14.0
6.0-13.0
6.0-32
26
660
6.0-19.0
6.0-18.0
6.0-17.0
6.0-16.0
6.0-15.0
6.0-15.0
6.0-14.0
6.0-32
28
711
6.0-20.0
6.0-19.0
6.0-18.0
6.0-17.0
6.0-16.5
6.0-16.0
6.0-15.0
6.0-32
30
762
7.0-21.0
7.0-20.0
7.0-19.0
7.0-18.0
7.0-17.5
7.0-17.0
7.0-16.0
6.0-32
32
813
7.0-22.0
7.0-21.0
7.0-20.0
7.0-19.0
7.0-18.5
7.0-18.0
7.0-17.0
6.0-32
34
864
7.0-23.0
7.0-22.0
7.0-21.0
7.0-20.0
7.0-19.5
7.0-19.0
7.0-18.0
6.0-32
36
914
8.0-24.0
8.0-23.0
8.0-22.0
8.0-21.0
8.0-20.5
8.0-20.0
8.0-19.0
6.0-32
38
965
8.0-25.0
8.0-24.0
8.0-23.0
8.0-22.0
8.0-21.5
8.0-21.0
8.0-20.0
6.0-32
40
1016
8.0-26.0
8.0-25.0
8.0-24.0
8.0-23.0
8.0-22.5
8.0-22.0
8.0-21.0
6.0-32
42
1067
8.0-26.0
8.0-25.0
8.0-24.0
8.0-23.0
8.0-22.5
8.0-22.0
8.0-21.0
6.0-32
44
1118
9.0-27.0
9.0-26.0
9.0-24.5
9.0-23.5
9.0-22.8
9.0-22.0
9.0-21.0
6.0-32
46
1168
9.0-27.0
9.0-26.0
9.0-24.0
9.0-23.5
9.0-22.8
9.0-22.0
9.0-21.0
6.0-32
48
1219
9.0-28.0
9.0-27.0
9.0-25.4
9.0-24.0
9.0-23.5
9.0-23.0
9.0-22.0
6.0-32
52
1321
9.0-28.0
9.0-27.0
9.0-25.4
9.0-24.2
9.0-23.5
9.0-23.0
9.0-22.0
6.0-32
56
1422
10.0-29.0
10.0-28.0
10.0-26.0
10.0-24.5
10.0-23.8
10.0-23.0
10.0-22.0
6.0-32
60
1524
10.0-29.0
10.0-28.0
10.0-26.0
10.0-24.5
10.0-23.8
10.0-23.0
10.0-22.0
6.0-32
64
1626
10.0-30.0
10.0-29.0
10.0-27.0
10.0-25.4
10.0-24.8
10.0-24.0
10.0-23.0
6.0-32
68
1727
10.0-30.0
10.0-29.0
10.0-27.0
10.0-25.4
10.0-24.8
10.0-24.0
10.0-23.0
6.0-32
72
1829
10.0-30.0
10.0-29.0
10.0-27.0
10.0-25.4
10.0-24.8
10.0-24.0
10.0-23.0
6.0-32
التسامح بين القطر الخارجي وسمك الجدارأنواع
معيار
س/ت5040-2000
س/ت5037-2000
س/ت9711.1-1977
معايير ASTM A252
أووا سي200-97
API 5L PSL1
انحراف القطر الخارجي لنهاية الأنبوب
±0.5%D
±0.5%D
-0.79مم-+2.38مم
<±0.1%T
<±0.1%T
±1.6 مم
سمك الجدار
±10.0%T
D<508mm, ±12.5%T
-8%T-+19.5%T
<-12.5%T
-8%T-+19.5%T
5.0مم
D>508 مم، ±10.0%T
T أكبر من أو يساوي 15.0 مم، ±1.5 مم
التركيب الكيميائي والخواص الميكانيكية
معيار درجة التركيب الكيميائي (الحد الأقصى)% الخواص الميكانيكية(الحد الأدنى) C من سي S P قوة الخضوع (ميجا باسكال) قوة الشد(ميجا باسكال) بريطانيا العظمى/ت700-2006 A 0.22 1.4 0.35 0.050 0.045 235 370 B 0.2 1.4 0.35 0.045 0.045 235 370 C 0.17 1.4 0.35 0.040 0.040 235 370 D 0.17 1.4 0.35 0.035 0.035 235 370 بريطانيا العظمى/ت1591-2009 A 0.2 1.7 0.5 0.035 0.035 345 470 B 0.2 1.7 0.5 0.030 0.030 345 470 C 0.2 1.7 0.5 0.030 0.030 345 470 بي إس إن 10025 س235جيه ار 0.17 1.4 - 0.035 0.035 235 360 س275جيه ار 0.21 1.5 - 0.035 0.035 275 410 س355جيه ار 0.24 1.6 - 0.035 0.035 355 470 دين 17100 37-2 س37-2 0.2 - - 0.050 0.050 225 340 44-2 س44-2 0.21 - - 0.050 0.050 265 410 52-3 س52-3 0.2 1.6 0.55 0.040 0.040 345 490 جي اي اس جي 3101 اس اس 400 - - - 0.050 0.050 235 400 اس اس 490 - - - 0.050 0.050 275 490 API 5L PSL1 A 0.22 0.9 - 0.03 0.03 210 335 B 0.26 1.2 - 0.03 0.03 245 415 X42 0.26 1.3 - 0.03 0.03 290 415 X46 0.26 1.4 - 0.03 0.03 320 435 X52 0.26 1.4 - 0.03 0.03 360 460 X56 0.26 1.1 - 0.03 0.03 390 490 X60 0.26 1.4 - 0.03 0.03 415 520 X65 0.26 1.45 - 0.03 0.03 450 535 X70 0.26 1.65 - 0.03 0.03 585 570
-
عملية الإنتاج
-
تحليل المكونات الكيميائية
-الخواص الميكانيكية - الاستطالة، قوة الخضوع، قوة الشد القصوى
-الخصائص التقنية – اختبار DWT، اختبار التأثير، اختبار النفخ، اختبار التسطيح
-اختبار الأشعة السينية
-فحص الحجم الخارجي
- اختبار هيدروستاتيكي
-اختبار UT
