الدرجات:جي آر بي، X42، X46، X52، X56، X60، X65، X70 X80

الأحجام:

نطاق القطر الخارجي: 1/2 بوصة إلى 2 بوصة، 3 بوصة، 4 بوصة، 6 بوصة، 8 بوصة، 10 بوصة، 12 بوصة

جدول السماكة: SCH 10، SCH20، SCH40، SCH STD، SCH80

طلاء:طلاء 3PE، طلاء 3PP، طلاء FBE؛ طلاء إيبوكسي، طلاء خاص

عملية التصنيع:

• طريقة الإنتاج: الدرفلة على الساخن، التمدد على البارد (يجب منع تلامس اللحام مع الرأس المتمدد)

• حالة التسليم:

- N (تسوية)

- Q (التبريد + التقسية لتحسين القوة والمتانة)

- M (الدرفلة الحرارية بالآلة)

• معاملة خاصة: الأنابيب المقاومة للأحماض تحتاج إلى إجراء اختبار التآكل الناتج عن إجهاد الكبريتيد، والأنابيب البحرية تحتاج إلى تعزيز

مقاومة التآكل

تطبيق نموذجيs:

• خطوط أنابيب الغاز ذات الضغط العالي (متطلبات توسيع الكسر المرن المضاد-)

• خط أنابيب لمسافات طويلة عبر الحدود (بيئة ذات درجة حرارة منخفضة -45 درجة)

• حقل النفط والغاز الحمضي (يجب أن تتوافق بيئة H2S مع NACEMR0175)

• خطوط الأنابيب تحت سطح البحر (تخضع للملحق J لشهادة البيئة البحرية)

الاختلافات في المتطلبات الفنية (PSL2 مقابل PSL1):

• التحكم في التركيب الكيميائي: يحتوي PSL2 على قيود أكثر صرامة على مكافئ الكربون والعناصر النزرة (مثل الكبريت والفوسفور)، ويحتاج إلى تلبية المتطلبات الخاصة لمقاومة الأحماض أو البيئة البحرية (مثل الملحق ح/ي).

• اختبار الخواص الميكانيكية:

- اختبار تأثير شاربي الإلزامي (PSL1 لا يتطلب ذلك)

- متطلبات اختبار الصلابة التي تغطي المواد الأساسية واللحام والمنطقة المتأثرة بالحرارة (HV10 Vickers أو HR15N Rockwell)

- يلزم وجود ضوابط إضافية لحجم الحبوب والشوائب غير المعدنية-.

• زيادة وتيرة الفحص: اختبار غير مدمر بنسبة 100% (UT/RT)، وتم تمديد وقت اختبار ضغط الاختبار الهيدروستاتيكي (25 ثانية)

التركيب الكيميائي والخواص الميكانيكية:

معيار	درجة	التركيب الكيميائي (٪)				قوة الشد (دقيقة)	قوة العائد (دقيقة)
معيار	درجة	ج من PS				الآلام والكروب الذهنية	الآلام والكروب الذهنية
API 5L PSL1 (سملز)	A	0.22	0.90	0.030	0.030	335	210
	B	0.28	1.20	0.030	0.030	415	245
	X42	0.28	1.30	0.030	0.030	415	290
	X46	0.28	1.40	0.030	0.030	435	320
	X52	0.28	1. 40	0.030	0.030	460	360
	X56	0.28	1.40	0.030	0.030	490	390
	X60	0.28	1.40	0.030	0.030	520	415
	X65	0.28	1.40	0.030	0.030	535	450
	X70	0.28	1.40	0.030	0.030	570	485
معيار	درجة	التركيب الكيميائي (٪)				قوة الشد	قوة العائد
معيار	درجة	ج من PS				الآلام والكروب الذهنية	الآلام والكروب الذهنية
API 5L PSL2 (سملز)	B	0.24	1.20	0.025	0.015	415-655	245-450
	X42	0.24	1.30	0.025	0.015	415-655	290-495
	X46	0.24	1.40	0.025	0.015	435-655	320-525
	X52	0.24	1. 40	0.025	0.015	460-760	360-530
	X56	0.24	1. 40	0.025	0.015	490-760	390-545
	X60	0.24	1. 40	0.025	0.015	520-760	415-565
	X65	0.24	1.40	0.025	0.015	535-760	450-600
	X70	0.24	1.40	0.025	0.015	570-760	485-635
	X80	0.24	1. 40	0.025	0.015	625-825	555-705

معيار	فصل	درجة	التحليل الكيميائي(%)				الدعامة الميكانيكية
معيار	فصل	درجة	C	من	P	S	قوة الشد (ميغاباسكال)	قوة الخضوع (ميغاباسكال)
API 5L (المتفجرات من مخلفات الحرب)	بسل1	B	0.26	1.20	0.030	0.030	أكبر من أو يساوي 415	أكبر من أو يساوي 245
		X42	0.26	1.30	0.030	0.030	أكبر من أو يساوي 415	أكبر من أو يساوي 290
		X46	0.26	1.40	0.030	0.030	أكبر من أو يساوي 435	أكبر من أو يساوي 320
		X52	0.26	1.40	0.030	0.030	أكبر من أو يساوي 460	أكبر من أو يساوي 360
		X56	0.26	1.40	0.030	0.030	أكبر من أو يساوي 490	أكبر من أو يساوي 390
		X60	0.26	1.40	0.030	0.030	أكبر من أو يساوي 520	أكبر من أو يساوي 415
		X65	0.26	1.45	0.030	0.030	أكبر من أو يساوي 535	أكبر من أو يساوي 450
		X70	0.26	1.65	0.030	0.030	أكبر من أو يساوي 570	أكبر من أو يساوي 485
	بسل2	B	0.22	1.20	0.025	0.015	415-655	245-450
		X42	0.22	1.30	0.025	0.015	415-655	290-495
		X46	0.22	1.40	0.025	0.015	435-655	320-525
		X52	0.22	1.40	0.025	0.015	460-760	360-530
		X56	0.22	1.40	0.025	0.015	490-760	390-545
		X60	0.22	1.40	0.025	0.015	520-760	415-565
		X65	0.22	1.45	0.025	0.015	535-760	450-600
		X70	0.22	1.65	0.025	0.015	570-760	485-635
		X80	0.22	1.85	0.025	0.015	625-825	555-705

الوسم : api 5l psl2 x60 خط الأنابيب، الصين api 5l psl2 x60 خط الأنابيب المصنعين والموردين والمصنع, ASTM A500 GR C HOLL, قسم جوفاء مخصص, إطار القسم المجوف, القسم المجوف اللوجستية, إصلاح قسم جوفاء, بديل قسم جوفاء

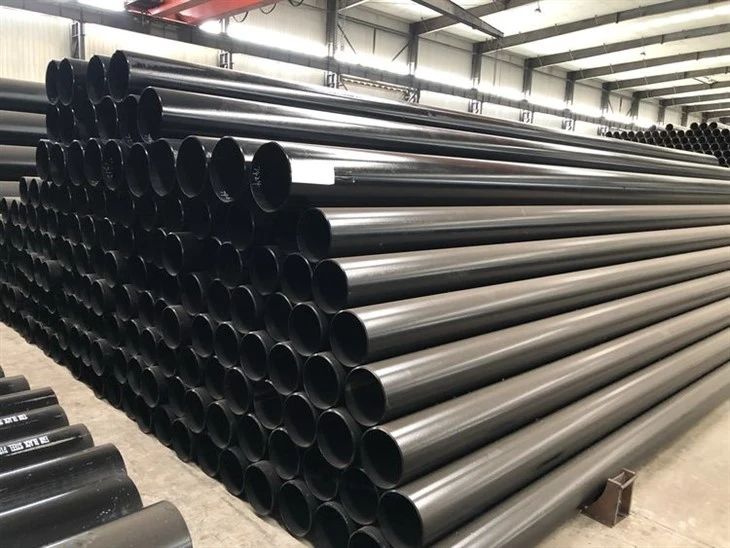

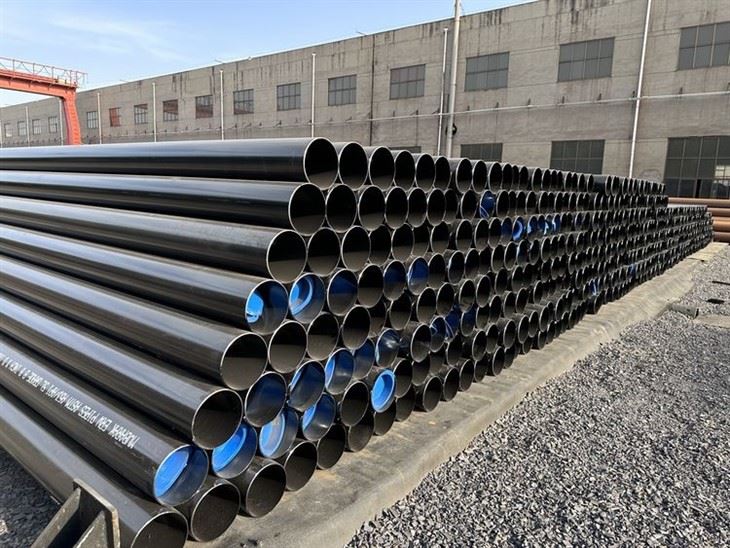

API 5L PSL2 X60 خط الأنابيب
