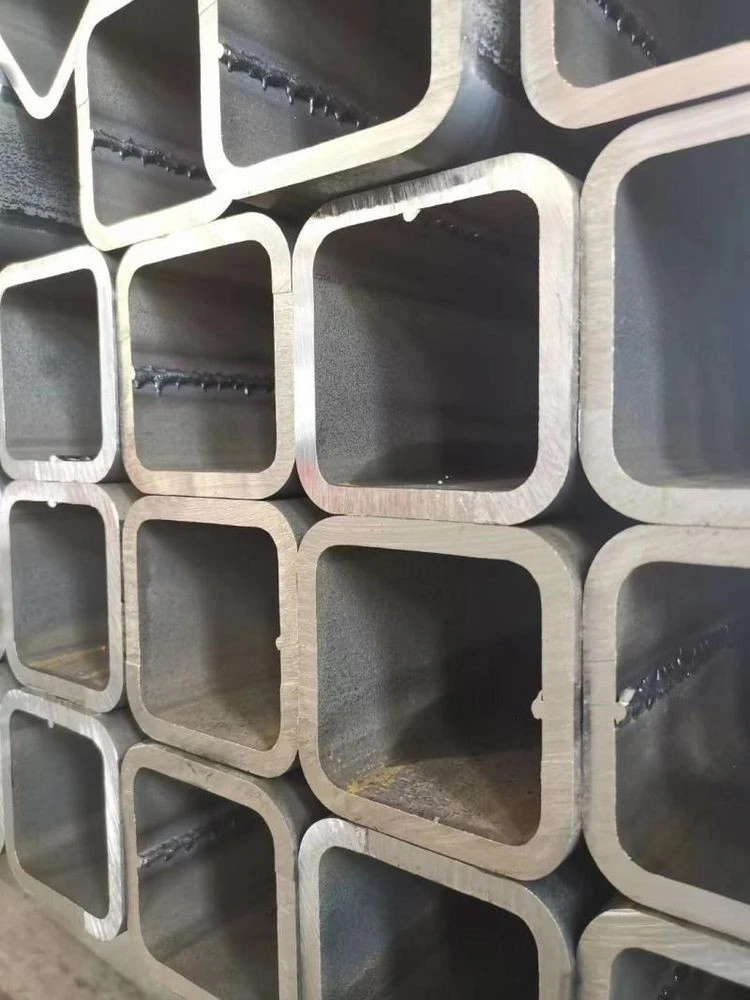

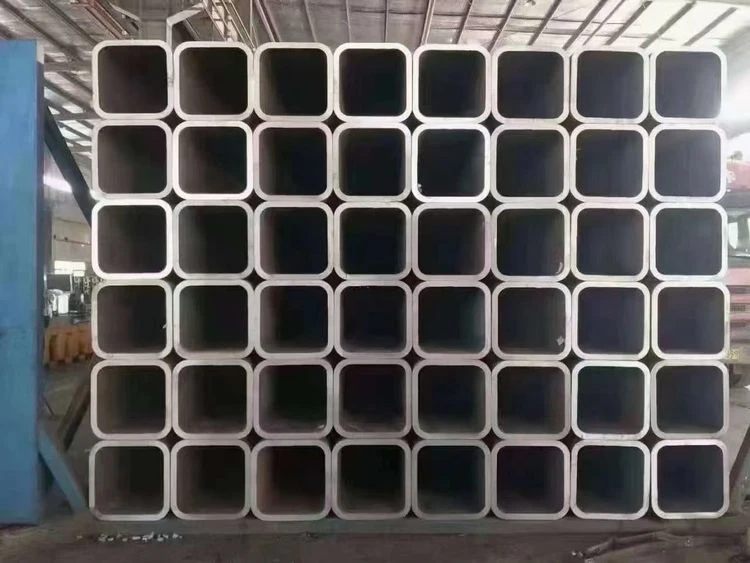

AS/NZS 1163 C450L0 أقسام مجوفة

AS1163 C450L0 عبارة عن درجة فولاذية من الفولاذ المجوف المحدد في معيار AS/NZS 1163. يتم استخدام الحد الأدنى من قوة الخضوع الاسمية للمقاطع المجوفة لتحديد تصنيف الدرجة (بالميجا باسكال). يتم استخدام البادئة "C" قبل قيمة مقاومة الخضوع الاسمية للفولاذ للإشارة إلى أن القسم تم تشكيله على البارد. تتم تغطية المقاطع المجوفة من الفولاذ الإنشائي المشكلة على البارد فقط بواسطة AS1163. أيضًا، إذا كان الرقم متبوعًا بلاحقة "L0"، فيجب أن تستوفي درجة الفولاذ هذه متطلبات اختبار التأثير. ونتيجة لذلك، فإن AS1163 C450L0 يعني مقاطع مجوفة من الفولاذ الإنشائي المشكلة على البارد بقوة إنتاج تبلغ 450 ميجا باسكال كحد أدنى، ويجب أن تستوفي متطلبات اختبار التأثير. من خلال تلبية هذين المعيارين، يضمن AS1163 C450L0 أنه عبارة عن درجة فولاذية عالية الجودة-يمكن استخدامها في التطبيقات الهيكلية المختلفة.

AS1163 عبارة عن معيار أسترالي/نيوزيلندي يغطي متطلبات الأجزاء الباردة -المقاومة الكهربائية - الملحومة والمقاطع الفولاذية المجوفة المستخدمة للأغراض الهيكلية. ينطبق هذا على المقاطع الهيكلية المجوفة التي تم تشكيلها على البارد دون معالجة حرارية لاحقة. يأخذ المعيار في الاعتبار ثلاث درجات قوة، مع أو بدون خصائص تأثير، مناسبة للحام. تعد هذه المواصفة القياسية مهمة لأنها تضمن أن المقاطع الفولاذية المجوفة المستخدمة للأغراض الهيكلية تلبي الحد الأدنى من متطلبات القوة والليونة والاستطالة وقابلية اللحام وصلابة الكسر. تعتبر هذه المواصفة القياسية ضرورية لأي شخص يقوم بإنتاج أو استخدام المقاطع الفولاذية المجوفة في التطبيقات الإنشائية. من خلال تحديد الحد الأدنى من المتطلبات، يساعد المعيار على ضمان أن المقطع المجوف الفولاذي المنتج يلبي المستوى الأساسي من الجودة. وهذا يمنح المنتجين والمستخدمين الثقة في أن المقاطع الفولاذية المجوفة التي يستخدمونها ستفي بالمعايير اللازمة. يوفر المعيار أيضًا أساسًا لاختبار وإصدار الشهادات للمقاطع المجوفة الفولاذية. وهذا يمكن أن يمنح المستخدمين مزيدًا من الضمانات بأن المنتجات التي يستخدمونها تلبي المعايير المطلوبة. بشكل عام، يعد AS1163 معيارًا مهمًا يساعد على ضمان جودة المقاطع الفولاذية المجوفة المستخدمة في التطبيقات الهيكلية.

التركيب الكيميائي للمواد AS1163 C450L0

أخذ العينات من AS1163 C450L0 هو عملية أخذ جزء تمثيلي صغير من المادة للاختبار. إنها خطوة أساسية في ضمان دقة التحليل الكيميائي، حيث أن نتائج الاختبار لا يمكن أن تكون موثوقة إلا بقدر العينة التي يتم اختبارها. هناك عدد من الطرق المختلفة التي يمكن استخدامها لأخذ العينات، ولكن الشيء الأكثر أهمية هو التأكد من أن العينة تمثل المادة ككل. يجب أن تكون طريقة أخذ العينات متوافقة مع AS/NZS 1050.1 أو ISO 14284، ويجب تحديد التركيب الكيميائي وفقًا لمعايير سلسلة AS/NZS 1050 أو الإجراءات الأخرى التي تحقق نفس درجة الدقة أو أفضل منها. وباتباع هذه الإرشادات، يمكننا أن نكون واثقين من أن نتائج اختباراتنا دقيقة وموثوقة.

الدرجات AS1163 C450L0 متطلبات التركيب الكيميائي (تحليل المصبوب أو المنتج٪ كحد أقصى)
C Si Mn PS Cr Mo Al Ti Micro-عناصر صناعة السبائك CE
AS/NZS 1163 C450L0 0.2 0.25 1.7 0.03 0.03 0.3 0.35 0.1 0.04 0.15 0.43
الخصائص الميكانيكية للمواد AS1163 C450L0
تعتبر اختبارات الشد واختبارات التأثير واختبارات التسطيح مهمة جدًا عند قياس الخواص الميكانيكية للمواد AS1163 C450L0. تساعد هذه الاختبارات في تحديد قدرة المادة على مقاومة القوى التي يمكن أن تتسبب في كسرها أو تشوهها. يقيس اختبار الشد قدرة المادة على تحمل قوى السحب، بينما يقيس اختبار التأثير مقاومتها لقوى التحطيم. وفي الوقت نفسه، يقوم اختبار التسطيح بتقييم قدرة المادة على مقاومة قوى السحق. يعد كل اختبار من هذه الاختبارات ضروريًا لفهم القوة الإجمالية والمتانة لمواد AS1163 C450L0. ومن خلال تقييم نتائج هذه الاختبارات، يمكن للمهندسين التأكد من أن هذه المواد ستكون قادرة على الأداء على النحو المنشود في مجموعة متنوعة من التطبيقات. على سبيل المثال، يمكن استخدام نتائج هذه الاختبارات لتحديد السُمك المناسب لتطبيق مادة AS1163 C450L0. ومن خلال فهم كيفية استجابة هذه المواد لأنواع مختلفة من القوى، يمكن للمهندسين التأكد من أنهم يستخدمون المادة المناسبة للمهمة. وبالتالي، تلعب هذه الاختبارات دورًا أساسيًا في ضمان سلامة وأداء المواد AS/NZS 1163.

- متطلبات اختبار الشد AS1163 C450L0

- AS1163 C450L0 Charpy V-متطلبات اختبار تأثير الشق

التفاوتات في معيار AS1163 C450L0

AS1163 C450L0 -يتم استخدام المقاطع المجوفة المشكلة على البارد في كثير من الأحيان في التطبيقات الحاملة للحمل، وحتى الانحرافات الصغيرة عن الأبعاد الاسمية يمكن أن تؤدي إلى تغييرات كبيرة في الأداء. ونتيجة لذلك، من المهم التأكد من أن المقاطع المجوفة المشكلة على البارد-تتوافق مع التفاوتات الواردة في الجداول أدناه. الجدول الأول مخصص للشكل والكتلة، والثاني للطول. كما يمكن أن نرى، فإن التفاوتات ضيقة نسبيًا، خاصة بالنسبة للكتلة. ويرجع ذلك إلى حقيقة أن المقاطع المجوفة تُستخدم غالبًا في التطبيقات المحملة-وحتى الانحرافات الصغيرة عن الأبعاد الاسمية يمكن أن تؤدي إلى تغييرات كبيرة في الأداء. ونتيجة لذلك، من المهم التأكد من أن المقاطع المجوفة المشكلة على البارد-تتوافق مع التفاوتات الواردة في الجداول أدناه. سيساعد القيام بذلك على ضمان أدائها على النحو المنشود وعدم فشلها قبل الأوان.

- AS1163 C450L0 التسامح مع الشكل والكتلة

- AS1163 C450L0 التسامح على الطول

AS1163 C450L0 وAPI 5L X52 الأنابيب ذات المواصفات المزدوجة
هناك طلب كبير على الأنابيب التي تلبي متطلبات AS1163 C450L0 وAPI 5L X52، وكذلك المواد التي تلبي كلا المعيارين. إن الاختبارات الميكانيكية والكيميائية التي نقوم بها لإثبات الامتثال لمتطلبات هذه المواد واسعة النطاق. عندما يتعلق الأمر بالتحقق من الامتثال لمتطلبات صلابة الشد والكسر، فإن API 5L وAS/NZS 1163 لديهما بروتوكولات اختبار منفصلة. للتأكد من سلامة الهيكل والضغط، يتم أيضًا إجراء اختبارات الضغط الهيدروستاتيكي وفحص اللحام غير المدمر.

- مقارنة الخصائص:

معيار API 5L AS1163
الصف X52 C450L0
قوة الخضوع (MPa) 360 350
قوة الشد (MPa) 460 430
تعليقات
اتجاه الاختبار الطولي < 219.1 مم OD
اتجاه الاختبار العرضي أكبر من أو يساوي 219.1 مم OD
اتجاه الاختبار الطولي لمدة 15 دقيقة عند 150 ~ 200 درجة

- مقارنة التفاوتات:

مواصفات API 5L AS1163
الأبعاد
التسامح
سمك أقل من أو يساوي 5.0 مم ± 0.5 مم ± 10%
5.0 ~ 15.0 ملم ± 10%
أكبر من أو يساوي 15.0 مم ± 1.5 مم
الاستقامة L/500 L/500
الزاوية المائلة 30 درجة (+5 درجة , -0 درجة ) غير محدد
وجه الجذر المشطوف 1.6 مم ± 0.8 مم
تربيع النهاية 16.0 ملم كحد أقصى
الكتلة الخطية 0.02466t(D-t)
(+10%,-3.5%) 0.02466t(D-t)
(+4%,-0%)
