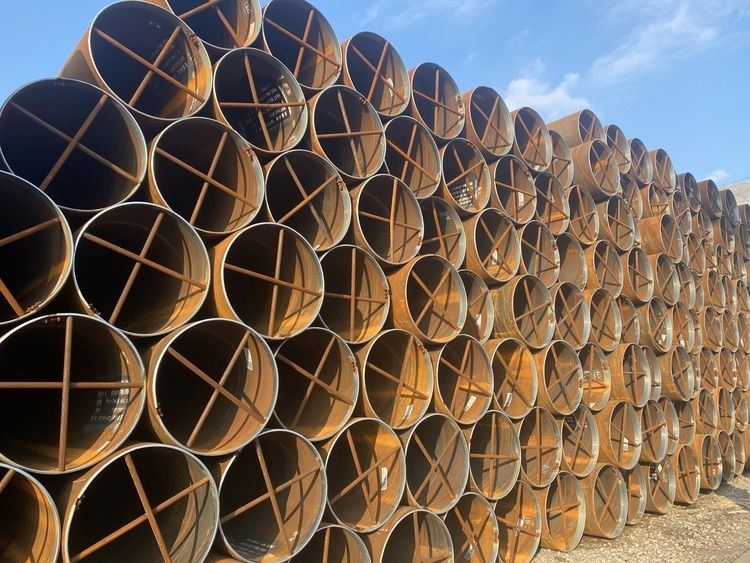

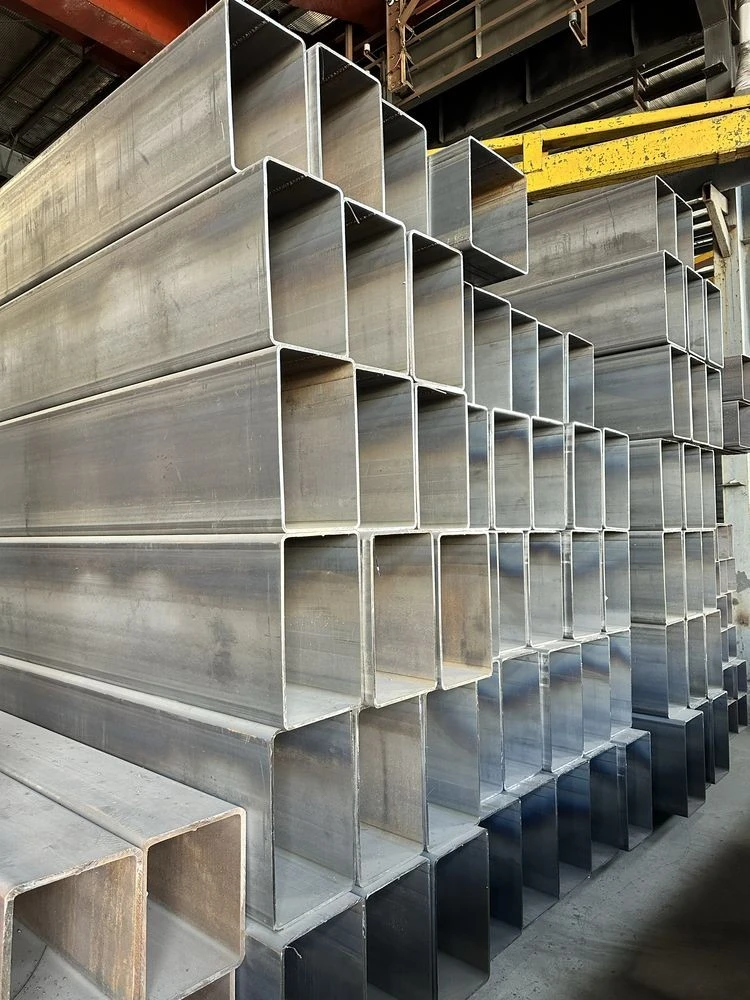

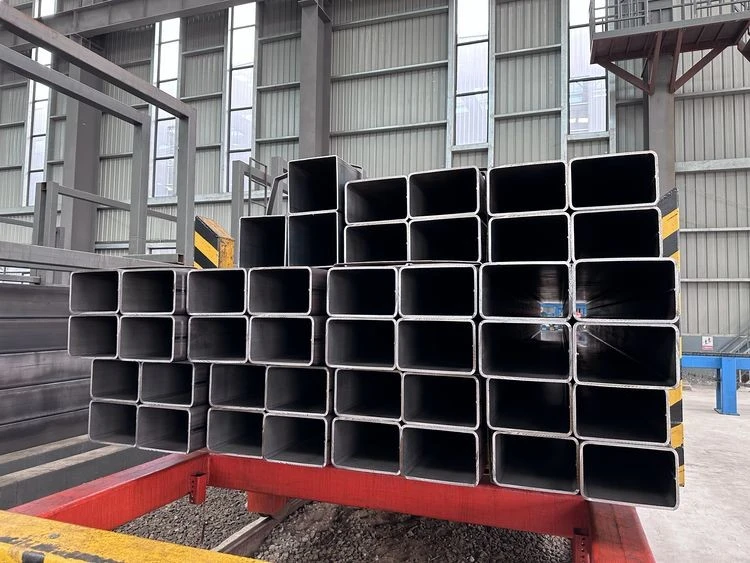

AS1163 المعيار الأسترالي للمقاطع المجوفة من الفولاذ الإنشائي المشكلة على البارد
درجة: C250, C350,C450
مقارنة التركيب الكيميائي C250 مع C350:
| درجة | التركيب الكيميائي٪ (الحد الأقصى) | ||||||||
| C | سي | من | P | S | شهر | آل | تي | عناصر السبائك- الدقيقة | |
| C250 | 0.12 | 0.05 | 0.5 | 0.04 | 0.03 | 0.1 | 0.1 | 0.04 | 0.03 |
| C350 | 0.2 | 0.25 | 1.6 | 0.04 | 0.03 | 0.1 | 0.1 | _ | 0.15 |
تم تحديد التفاوتات في الأبعاد وفقًا لـ AS/NZS 1163.
| صفات | التسامح | ||||
| الأبعاد الخارجية | 1% بحد أدنى 0.5 ملم | ||||
| سمك (ر) | 10% | ||||
| تقعر / تحدب | الحد الأقصى . 0.8% أو 0.5 مم، أيهما أكبر | ||||
| تربيع الجوانب | 901 | ||||
| ملف تعريف الزاوية الخارجية | (يعادل 50x50 أو أقل) | 1.5 طن إلى 3.0 طن | |||
| (أي ما يعادل أكبر من 50×50) | 1.8 طن إلى 3.0 طن | ||||
| تطور | 2 مم+0.5 مم/م في الطول | ||||
| استقامة | 0.15% من الطول الإجمالي | ||||
| الكتلة لكل وحدة الطول | ما لا يقل عن 0.96 مرة الكتلة المحددة على الأطوال الفردية | ||||
| طول | طول المطحنة (أو "غير محدد"). | 0، +100 ملم | |||
| طول الدقة | |||||
| L6,000 ملم | 0، +5 ملم | ||||
| 6,000 ملم لتر 10,000 ملم | 0، +15 ملم | ||||
| 10,000 ملم لتر | 0، +5مم+1مم/م | ||||
| ملحوظة 1) يتم قياس الأبعاد الخارجية عبر المسطحات في مواضع لا تقل عن 50 مم من نهاية HSS. |
|||||
