واحدة من أبرز الشركات المصنعة والموردة للقسم المجوف المستطيل en 10219 في الصين. لدينا-معدات إنتاج رائدة عالميًا وقدرات تصنيع قوية. لا تتردد في شراء قسم مجوف مستطيل الشكل en 10219 من مصنعنا.

منتجنا

تيانجين بريسك ستيلالتركيز على إنتاج وتوريد القسم المجوف وأنابيب الصلب

ماذا نقدم تحتإن 10219قسم مجوف مستطيل؟

نطاق الحجم: 10 × 20 مم إلى 600 × 400 مم، أعيد رسمه إلى 1000 × 1500 مم. سمك الجدار: 1.2 ملم إلى 20 ملم. الأطوال القياسية: 6 م و12 م، أطوال مخصصة حسب الطلب.

الدرجات المتوفرة: S235JRH، S275J0H/J2H، S355J0H/J2H/K2H، S460NH. نسب العرض إلى الارتفاع (العرض-إلى-الارتفاع) من قرب-المربع حتى 3:1 في الأدوات القياسية؛ نسب أعلى مقتبسة عند الطلب. تشطيب السطح: تشطيب مطحنة سوداء، مجلفن بالغمس الساخن، مطلي/مجهز. يتم شحن كل دفعة مع تقرير اختبار مطحنة EN 10204 3.1.

لماذا يطلب المشترون مستطيلاً بدلاً من المربع:يحمل RHS عزم قصور ذاتي أعلى على محوره القوي مقارنة بمقطع مربع له نفس وزن الفولاذ، لأن المادة موضوعة بعيدًا عن المحور المحايد على ذلك الجانب.بالنسبة إلى العوارض وعناصر الثني-الاتجاهية الواحدة، فهذا يعني صلابة أكبر لكل كيلوغرام من الفولاذ- يسير الحمل في اتجاه واحد، لذلك تم تصميم القسم لمقاومة هذا الاتجاه بشكل أقوى من الاتجاه الآخر. هذا هو المنطق العكسي لخط المقطع المربع لدينا، حيث يتم جعل كلا المحورين متساويين عن قصد؛ هنا، نجعلهم غير متساوين عن قصد.

كيف يمكننا التحكم في نسبة العرض إلى الارتفاع من خلال التشكيل البارد؟

يتم تعيين نسبة العرض إلى الارتفاع في مرحلة قطع الشريط- ويتم الاحتفاظ بها من خلال تشكيل - وهذا هو المكان الذي نبني فيه الدقة، ولا نصححها بعد حدوثها.

تم حساب عرض الشريط والتحقق منه حسب نسبة العرض إلى الارتفاع المستهدفةقبل أن يدخل الطاحونة - لا يمكن تصحيح قطع الشريط لقسم 2:1 إلى قسم 1.5:1 في اتجاه مجرى النهر.
في-يتم فحص أبعاد الخط على كل من الوجه العريض والوجه الضيق بشكل مستقل- نحن نقيس كل وجه على حدة بدلاً من الاعتماد على فحص قطري واحد، حيث يمكن لقسم مستطيل أن ينجرف على وجه واحد دون أن يظهر على الوجه الآخر.
مراقبة تسطيح الوجه على الوجه الأوسع- مع زيادة نسبة العرض إلى الارتفاع، يكون الوجه العريض أكثر عرضة للانحناء الطفيف أثناء التشكيل؛ نحن نحتفظ بهذا ضمن شريط ضيق لأنه يؤثر على كل من التربيع في الزوايا ومدى نظافة مقاعد القسم مقابل لوحة القاعدة أو العضو المتصل.

لماذا يعد اتجاه التثبيت نقطة خطر في RHS - وكيف يمكننا تقليله؟

يعمل القسم المستطيل فقط كما هو مصمم عندما يتم تثبيته مع محاذاة محوره القوي للحمل.أخطأ في الاتجاه في الموقع، والقسم يحمل الحمل على محوره الأضعف - وهذا ليس عيبًا في الفولاذ، بل خطأ في كيفية صعوده.

حالة محددة:طلب مصنع إطار فولاذي- عوارض RHS مقاس 250 × 150 × 8 مم لطابق الميزانين المصمم للانحناء حول المحور العميق - البالغ 250 مم. تم تركيب الدفعة التي تم تسليمها إلى موقع مختلف في نفس المشروع وتم تدويرها بمقدار 90 درجة بواسطة طاقم ميداني غير مطلع على اتفاقية الرسم - حيث كانت العوارض تحمل الحمل على المحور الضحل 150 مم بدلاً من ذلك. تجاوز الانحراف تحت الحمل حد التصميم بنسبة 40 بالمائة تقريبًا قبل اكتشاف الخطأ أثناء الفحص الروتيني للموقع، وكان لا بد من إعادة ضبط التشغيل المتأثر (حوالي 60 مترًا من الشعاع)-. لم يكن الفولاذ مخطئًا أبدًا؛ كان التوجه.

نحن نقوم بتقليل هذا الخطر بطريقتين من جانبنا:

علامات الاتجاه على كل طول- تم رسم كل قطعة بالستينسل لإظهار وجه المحور القوي-، وليس فقط حجم القسم، لذلك يكون من الواضح بصريًا في الموقع الاتجاه الذي ترتفع به الحزمة.
تشير قوائم التعبئة-إلى أرقام الرسم الخاصة بكعند الطلب، لذلك لا تختلط العوارض للأدوار الهيكلية المختلفة في نفس الشحنة في الفناء.

ما هي التطبيقات التي نوفرها لـ RHS في أغلب الأحيان؟

الحزم والمدادات- واحد-انحناء اتجاهي حيث تكون صلابة المحور القوي- الأعلى عند وزن فولاذي أقل من المقطع المربع المكافئ هو سبب الشراء.
أعضاء الإطار مع اتجاه الحمل السائد المعروف- عوارض إطار البوابة، ودعامات مدرج الرافعة، وعوارض حافة الميزانين.
حواجز الواجهة والجدران الساتر- حيث يقاوم المحور الأعمق حمل الرياح ويحافظ المحور الضحل على ضيق نطاق الرؤية.
مربع مدمج-عمود-إلى-إطارات شعاع مستطيلة-- تقوم العديد من طلباتنا بإقران أعمدة SHS (راجع خط المقطع المجوف المربع الخاص بنا) مع حزم RHS في نفس الإطار، نظرًا لأن العمود لا يحتاج إلى محور ضعيف بينما يتم إنشاء الشعاع بمحور واحد عمدًا.

هل يمكنك معالجة RHS لأعمال الاتصال قبل الشحن؟

نعم - نفس المعالجة الداخلية-المتوفرة على خطنا المربع يتم تشغيلها على المقاطع المستطيلة.

CNC البلازما أو القطع بالليزرللحصول على التواءات والشقوق وملفات تعريف الاتصال من ملف DXF/DWG الخاص بك.
نهاية-المواجهة والميلالوصلات اللحام المؤخرة-أو الحافة-اللوحية.
الحفر واللكمإلى نمط ثقب الترباس-لوصلات الشعاع-إلى-العمود أو القاعدة-.
قطع مقوي بنمط الويب والشفة-.للحزم التي تهبط على وجوه الأعمدة بزوايا غير -قياسية.

أرسل رسم التصنيع الخاص بك مع الطلب ونقتبس الأسعار المعالجة جنبًا إلى جنب مع أسعار الأنابيب الخام.

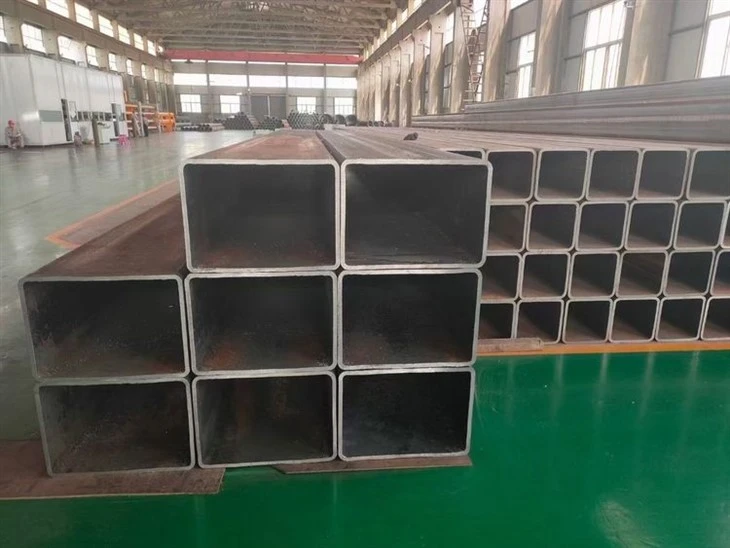

EN 10219 قسم مجوف مستطيل - القدرة القياسية

غرض	مجموعتنا
نطاق الحجم	10 × 20 مم إلى 600 × 400 مم / إعادة رسمها إلى 1000 × 1500 مم
سمك الجدار	1.2 ملم إلى 20 ملم
نسبة العرض إلى الارتفاع (الأدوات القياسية)	ما يصل إلى 3:1؛ أعلى عند الطلب
الطول القياسي	6 م / 12 م (حسب الطلب)
الدرجات	S235JRH، S275J0H/J2H، S355J0H/J2H/K2H، S460NH
الانتهاء من السطح	أسود،-مجلفن بالغمس الساخن، ومطلي/مجهز
يعالج	القطع باستخدام الحاسب الآلي، والتكيف،-والتسوية النهائية، والحفر
شهادة	EN 10204 3.1، تقرير اختبار المطحنة لكل دفعة

التعليمات

س: هل تحدد الوجه الذي يمثل المحور القوي عند التسليم، أم يجب علينا التحقق من الرسم في كل مرة؟

ج: يتم رسم كل طول بالاستنسل لتحديد وجه المحور القوي-، وليس فقط الحجم الاسمي للقسم، بحيث يكون الاتجاه مرئيًا على الساحة دون سحب الرسم لكل قطعة.

س: هل يمكننا طلب نسبة عرض إلى ارتفاع غير -قياسية، أم أننا نقتصر على الأحجام المدرجة لديك؟

ج: تغطي الأدوات القياسية نسبًا تصل إلى 3:1 بدون تأثير على الوقت المتوقع-. يتم اقتباس النسب أو الأحجام الأعلى بين خطوات الأدوات المدرجة لدينا بشكل فردي - أرسل لنا الأبعاد المستهدفة ونؤكد الجدوى والمهلة الزمنية قبل الالتزام.

س: هل يمكن لشحنة واحدة خلط عوارض RHS وأعمدة SHS لنفس الإطار؟

ج: نعم - هذا أحد أنماط الطلبات الأكثر شيوعًا لدينا. قم بتوفير الكمية مقسمة حسب القسم والحجم، ثم نقوم بدمجها في شحنة واحدة باستخدام قوائم التعبئة المرجعية-إذا كنت بحاجة إلى إمكانية تتبع العوارض والأعمدة إلى مناطق رسم محددة.

س: هل يكلف قسم نسبة العرض إلى الارتفاع الأعلى للطن الواحد أكثر من مقطع RHS المربّع-التقريبي؟

ج: لا تعتمد مقاييس التكلفة - بشكل أساسي على سمك الجدار وإجمالي وزن الفولاذ، وليس النسبة. ما يتغير مع النسب الأعلى هو توفر الأدوات في خطوات حجم معينة، ولهذا السبب نؤكد الجدوى على النسب غير القياسية-قبل عرض الأسعار بدلاً من التسعير بشكل أعمى.
