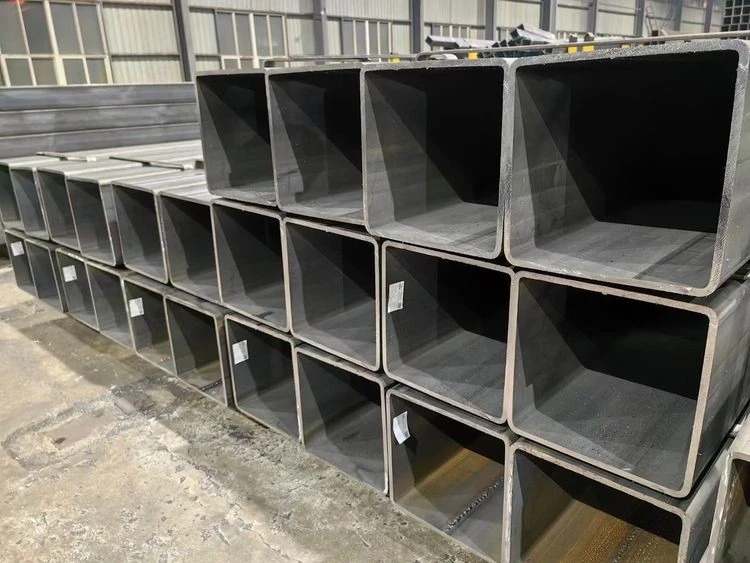

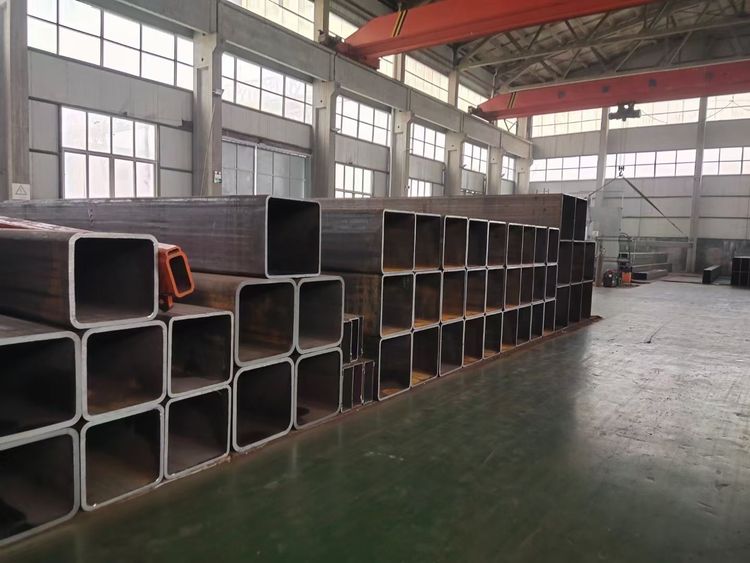

مواصفات القسم المجوف المستطيل المشكل على البارد ASTM A500 Gr C

المواصفات القياسية :ASTM A500 على البارد -الأنابيب الهيكلية المستطيلة الهيكلية المصنوعة من الفولاذ الكربوني الملحومة وغير الملحومة
درجة :ASTM A500 الصف C
الأحجام :30*20 مللي متر-1500-1000 مللي متر
سمك الجدار :1.6 ملم - 60 ملم
طول :6000-14000 ملم
يكتب :سلس / ملحومة / المتفجرات من مخلفات الحرب
التسامح الأبعاد:سمك يتبع المعيار
التعبئة :في حزم، الحفاظ على الحرارة ضد التآكل، طلاء الورنيش، النهايات يمكن أن تكون مشطوفة أو مستطيلة، شهادة نهاية الغطاء واختبار تكميلي، التشطيب وعلامة الهوية
حماية السطح :أسود (ذاتي اللون وغير مطلي)، ورنيش/طلاء زيتي، مجلفن مسبقًا، مجلفن بالغمس الساخن

ASTM A500 Gr C التركيب الكيميائي للقسم المجوف المستطيل المشكل على البارد

أستم A500	ج، الحد الأقصى	من، كحد أقصى	ف، كحد أقصى	س، كحد أقصى	النحاس، دقيقة
الصف ج	0.23	1.35	0.035	0.035	0.20

ASTM A500 Gr C الخواص الميكانيكية للقسم المجوف الهيكلي المستطيل على البارد

أستم A500	قوة الشد، دقيقة	قوة الخضوع، دقيقة،	الاستطالة في 2 بوصة (50.8 ملم) دقيقة، %
الصف ج	427 ميجا باسكال، 62 000 رطل لكل بوصة مربعة	345 ميجا باسكال، 50 000 رطل لكل بوصة مربعة	21

ASTM A500 Gr C - أحجام المقاطع المجوفة المستطيلة المشكلة على البارد

الحجم مم	كجم/م	الحجم مم	كجم/م
40 x 20 x 2.0	1.68	40 x 20 x 2.5	2.03
40 x 20 x 3.0	2.36	40 x 25 x 1.5	1.44
40 x 25 x 2.0	1.89	40 x 25 x 2.5	2.23
50 x 25 x 2.0	2.21	50 x 25 x 2.5	2.72
50 x 25 x 3.0	3.22	50 x 30 x 2.5	2.92
50 x 30 x 3.0	3.45	50 x 30 x 4.0	4.46
50 x 40 x 3.0	3.77	60 x 40 x 2.0	2.93
60 x 40 x 2.5	3.71	60 x 40 x 3.0	4.39
60 x 40 x 4.0	5.72	70 x 50 x 2	3.56
70 x 50 x 2.5	4.39	70 x 50 x 3.0	5.19
70 x 50 x 4.0	6.71	80 x 40 x 2.5	4.26
80 x 40 x 3.0	5.34	80 x 40 x 4.0	6.97
80 x 40 x 5.0	8.54	80 x 50 x 3.0	5.66
80 x 50 x 4.0	7.34	90 x 50 x 3.0	6.28
90 x 50 x 3.6	7.46	90 x 50 x 5.0	10.11
100 x 50 x 2.5	5.63	100 x 50 x 3.0	6.75
100 x 50 x 4.0	8.86	100 x 50 x 5.0	10.90
100 x 60 x 3.0	7.22	100 x 60 x 3.6	8.59
100 x 60 x 5.0	11.70	120 x 80 x 2.5	7.65
120 x 80 x 3.0	9.03	120 x 80 x 4.0	12.00
120 x 80 x 5.0	14.80	120 x 80 x 6.0	17.60
120 x 80 x 8.0	22.9	150 x 100 x 5.0	18.70
150 x 100 x 6.0	22.30	150 x 100 x 8.0	29.10
150 x 100 x 10.0	35.70	160 x 80 x 5.0	18.00
160 x 80 x 6.0	21.30	160 x 80 x 8.0	27.90
200 x 100 x 5.0	22.70	200 x 100 x 6.0	27.00
200 x 100 x 8.0	35.4	200 x 100 x 10.0	43.60
250 x 150 x 5.0	30.5	250 x 150 x 6.0	38.2
250 x 150 x 8.0	48.0	250 x 150 x 10	59.3
300 x 200 x 6.0	48.10	300 x 200 x 8.0	60.50
300 x 200 x 10.0	75.00	400 x 200 x 8.0	73.10
400 x 200 x 10.0	90.70	400 x 200 x 16	142.00

تفاوتات الأنابيب ASTM A500

البعد المسطح الكبير OD، بوصة (مليمتر)	تفاوتات الأبعاد المسطحة الكبيرة، زائد وناقص، بوصة (مليمتر)
أكثر من 2½ إلى 3½ (63.5 إلى 88.9)، بما في ذلك	0.025 (0.64)
2½ (63.5) أو أقل	0.020 (0.51)
أكثر من 5½ (139.7)	0.01 مرة البعد المسطح الكبير
أكثر من 3½ إلى 5½، بما في ذلك	0.030 (0.76)

أبعاد أنابيب ASTM A500

الحجم (بوصة)	سمك الجدار (بوصة)	القطر الخارجي (بوصة)	القطر الداخلي (بوصة)
1/2 x 1/2	0.065	0.84	0.61
3/4 x 3/4	0.065	1.05	0.82
1 x 1	0.065	1.315	1.049
1 x 1	0.083	1.315	1.035
1 x 1	0.109	1.315	0.957
1-1/4 x 1-1/4	0.065	1.66	1.38
1-1/4 x 1-1/4	0.083	1.66	1.334
1-1/4 x 1-1/4	0.109	1.66	1.278
1-1/2 x 1-1/2	0.065	1.9	1.61
1-1/2 x 1-1/2	0.083	1.9	1.584
1-1/2 x 1-1/2	0.109	1.9	1.5
2 x 2	0.065	2.375	2.245
2 x 2	0.083	2.375	2.307
2 x 2	0.109	2.375	2.245
2-1/2 x 2-1/2	0.083	2.875	2.709
2-1/2 x 2-1/2	0.109	2.875	2.625
3 x 3	0.083	3.5	3.334
3 x 3	0.109	3.5	3.26
3-1/2 x 3-1/2	0.109	4	3.834
4 x 4	0.083	4.5	4.334
4 x 4	0.109	4.5	4.26
4 x 4	0.188	4.5	4.124
5 x 5	0.188	5	4.624
6 x 6	0.188	6	5.624

جدول الخصائص الفيزيائية لأنبوب A500 من الدرجة c

ملكية	قيمة
كثافة	عادةً 7850 كجم/م³ (489 رطل/قدم³)
معامل المرونة	205 جيجا باسكال (29700 كيلو باسكال)
نسبة بواسون	0.3
قوة العائد	315 ميجا باسكال (45700 رطل لكل بوصة مربعة)
قوة الشد	400 - 500 ميجا باسكال (58000 - 72500 رطل لكل بوصة مربعة)
استطالة عند الاستراحة	23%
صلابة (برينل)	121
