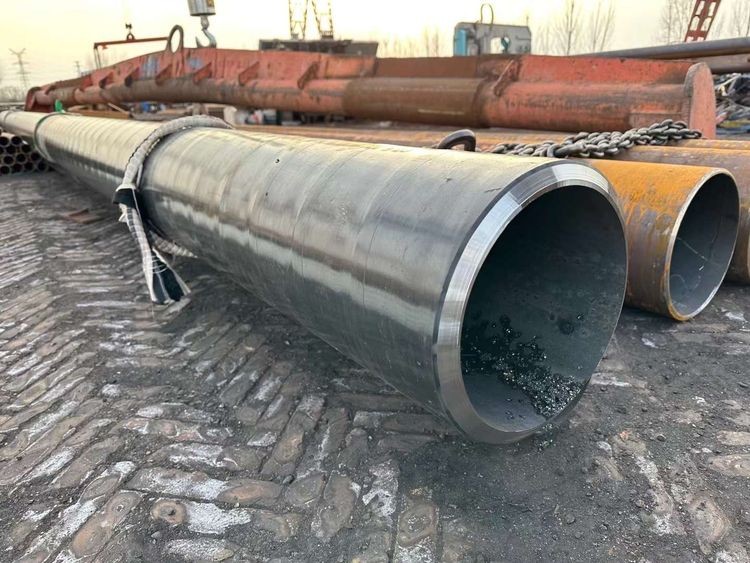

أبعاد وأحجام الأنابيب EN 10219

الاسم المميز	O. D.		W. T.
الاسم المميز	بوصة	مم	SCH5S	SCH10S	SCH10	SCH20	SCH30	SCH40	SCH60	SCH80	SCH100	SCH120	SCH140	SCH160	الأمراض المنقولة جنسيا	XS	XXS
50	2″	60.3	1.65	2.77	–	–	–	3.91	–	5.54	–	–	–	8.74	3.91	5.54	11.07
65	2 1/2″	73	2.11	3.05	–	–	–	5.16	–	7.01	–	–	–	9.53	5.16	7.01	14.02
80	3″	88.9	2.11	3.05	–	–	–	5.49	–	7.62	–	–	–	11.13	5.49	7.52	15.24
90	3 1/2″	101.6	2.11	3.05	–	–	–	5.74	–	8.08	–	–	–	–	5.74	8.08	–
100	4″	114.3	2.11	3.05	–	–	–	6.02	–	8.58	–	11.13	–	13.49	6.02	8.56	17.12
125	5″	141.3	2.77	3.4	–	–	–	6.55	–	9.53	–	12.7	–	15.88	6.55	9.53	18.05
150	6″	168.3	2.77	3.4	–	–	–	7.11	–	10.97	–	14.27	–	18.26	7.11	10.97	21.95
200	8″	219.1	2.77	3.76	–	6.35	7.04	8.18	10.31	12.7	15.09	18.26	20.62	23.01	8.18	12.7	22.23
250	10″	273.1	3.4	4.19	–	6.35	7.8	9.27	12.7	15.09	18.26	21.44	25.4	28.58	9.27	12.7	25.4
300	12″	323.9	3.96	4.57	–	6.35	8.38	10.31	14.27	17.48	21.44	25.4	28.58	33.32	9.53	12.7	25.4
350	14″	355.5	3.96	4.78	6.35	7.92	9.53	11.13	15.09	19.05	23.83	27.79	31.75	35.71	9.53	12.7	–
400	16″	406.4	4.19	4.78	6.35	7.92	9.53	12.7	16.66	21.44	26.19	30.96	36.53	40.49	9.53	12.7	–
450	18″	457.2	4.19	4.78	6.35	7.92	11.13	14.27	19.05	23.83	39.36	34.93	39.67	45.24	–	–	–
500	20″	508	4.78	5.54	6.35	9.53	12.7	15.09	20.62	26.19	32.54	38.1	44.45	50.01	–	–	–
550	22″	558.8	4.78	5.54	6.35	9.53	12.7	–	22.23	28.58	34.93	41.28	47.63	53.98	–	–	–
600	24″	609.6	5.54	6.35	6.35	9.53	14.27	17.48	24.61	30.96	38.89	46.02	52.37	59.54	–	–	–

قابلية اللحام للأنابيب EN 10219

تم تحديد BRISK STEEL في هذا المعيار الأوروبي. تحدد المواصفة EN 1011-1 وEN 1011-2 المعايير الرئيسية لمنتجات اللحام بموجب هذا المعيار الأوروبي.

عند لحام هذه المنتجات، فإن الخطر الأكبر هو حدوث تشقق بارد في المنطقة الملحومة مع ارتفاع سمك المنتج ومستوى القوة وCEV. يحدث التشقق البارد نتيجة لمزيج من العوامل التالية:

• ارتفاع مستويات الهيدروجين القابل للانتشار في معدن اللحام ;
• بنية هشة في المنطقة-المتأثرة بالحرارة؛
• وتركيزات إجهاد الشد الكبيرة في الوصلة الملحومة

متطلبات التركيب الكيميائي للأنابيب EN 10219

يرجى مراجعة الجدول أدناه للتعرف على متطلبات التركيب الكيميائي للمقاطع المجوفة الهيكلية EN 10219، بسمك أقل من أو يساوي 40 مم.

product-1-1

الخصائص الميكانيكية للأنابيب EN 10219

يسرد الجدول أدناه الخصائص الميكانيكية المطلوبة للمقاطع المجوفة الهيكلية EN 10219.

product-1-1

فحص EN 10219 الأجزاء المجوفة من الفولاذ غير المخلوط -

تم اختبار الشد وفقًا للمعيار EN 10219 وفقًا للمعيار EN 10002-1 وتم اختبار تأثير Charpy وفقًا للمعيار EN 10045-1.

متطلبات التفتيش			تردد التفتيش
نوع الاختبار			غير -محددة تقتيش	التفتيش المحدد
إلزامي الاختبارات	1	تحليل الزهر	نتيجة واحدة لكل تسليم غرض	واحد لكل فريق الممثلين
	2	اختبار الشد	نتيجة واحدة لكل تسليم غرض	واحد لكل وحدة اختبار (ب)
	3	اختبار التأثير ل الصفات J2 و K2 فقط	لا ينطبق	مجموعة واحدة لكل وحدة اختبار (ب)
	4	حالة السطح والأبعاد	–	–
	5	NDT للحام	لا ينطبق	جميع المنتجات، بالطول الكامل
خياري الاختبارات	6	تحليل المنتج	لا ينطبق	واحد لكل وحدة اختبار أ
	7	تحليل الزهر عناصر إضافية	لا ينطبق	انظر الخيار 1.2
	8	اختبار التأثير ل الصفات JR وJ0	لا ينطبق	مجموعة واحدة لكل وحدة اختبار (ب)
ب - العينات الطولية أو العرضية حسب تقدير الشركة المصنعة.

فحص EN 10219 الأقسام المجوفة من الفولاذ الناعم -

متطلبات التفتيش			تردد التفتيش
نوع الاختبار			التفتيش المحدد
إلزامي الاختبارات	1	تحليل الزهر	واحد لكل فريق الممثلين
	2	اختبار الشد	واحد لكل وحدة اختبارF(b)
	3	اختبار التأثير	مجموعة واحدة لكل وحدة اختبار (ب)
	4	حالة السطح والأبعاد	–
خياري الاختبارات	5	NDT للحام	جميع المنتجات، بالطول الكامل
خياري الاختبارات	6	تحليل المنتج	واحد لكل وحدة اختبار أ
ب - العينات الطولية أو العرضية حسب تقدير الشركة المصنعة.
