تشير الأنابيب الفولاذية ذات القطر الكبير- عادةً إلى الأنابيب الفولاذية التي يبلغ قطرها أكبر من أو يساوي 159 ملم (6 بوصات). تصنف بعض معايير الصناعة الأنابيب الفولاذية التي يبلغ قطرها أكبر من أو يساوي 508 مم (20 بوصة) على أنها أنابيب فولاذية ذات قطر كبير-. يستخدم هذا النوع من الأنابيب الفولاذية على نطاق واسع في النفط والغاز الطبيعي والصناعة الكيميائية والبناء وبناء السفن وغيرها من المجالات نظرًا لقطرها الكبير وجدارها السميك.
مميزات الأنابيب الفولاذية ذات القطر الكبير-:
1. قدرة تحمل الضغط القوية
نظرًا لقطرها الكبير وسمك جدارها (عادةً 12~120 مم)، يمكن للأنابيب الفولاذية ذات القطر الكبير-تحمل الضغط العالي- ونقل الوسائط ذات التدفق العالي-، مثل النفط والغاز الطبيعي.
يمكن لبعض الأنابيب الفولاذية من فئة X80 أن تتحمل درجات حرارة منخفضة تصل إلى 45 درجة تحت الصفر وتكون مناسبة للبيئات القاسية.
2. مقاومة قوية للتآكل
باستخدام الطلاءات المضادة للتآكل- (مثل راتنجات الإيبوكسي والمجلفنة) أو مواد الفولاذ المقاوم للصدأ (مثل 304 و316)، تتمتع الأنابيب الفولاذية ذات القطر الكبير- بمقاومة جيدة للتآكل ومناسبة لمختلف البيئات القاسية، مثل المحيطات والمواد الكيميائية.
3. أداء زلزالي ممتاز
يمكن للتصميم الهيكلي الأمثل أن يقلل من الأضرار الناجمة عن الزلازل لنظام خطوط الأنابيب.
4. تركيب مريح
ويمكن تصنيعه مسبقًا لتقليل -اللحام في الموقع وتحسين كفاءة البناء.
5. سطح أملس
السطح الأملس للأنبوب الفولاذي يقلل من المقاومة أثناء نقل السوائل ويحسن كفاءة النقل.
6. الكفاءة الاقتصادية العالية
عمر خدمة طويل، تكلفة صيانة منخفضة، مناسبة للمشاريع الكبيرة.
7. استخدامات متعددة
يستخدم على نطاق واسع في النفط والغاز الطبيعي والحفاظ على المياه والصناعة الكيميائية وغيرها من المجالات لنقل السوائل والغازات.
أنواع الأنابيب الفولاذية ذات القطر الكبير-:
1. التصنيف حسب عملية التصنيع
أنابيب فولاذية غير ملحومة ذات قطر كبير-:
الميزات: لا يوجد لحام، قوة عالية، مقاومة للضغط العالي، غالبًا ما يستخدم في تكسير الزيت، الطاقة النووية، الغلايات فوق الحرجة، إلخ.
أنابيب فولاذية ملحومة بقطر كبير- (درزة مستقيمة/درزة حلزونية):
الميزات: تكلفة منخفضة، عملية إنتاج بسيطة، كفاءة إنتاج عالية، غالبًا ما تستخدم في الصرف البلدي، نقل السوائل ذات الضغط المتوسط والمنخفض.
أ. الأنابيب الملحومة الحلزونية (SSAW): يتم تصنيعها عن طريق عملية اللحام الحلزوني، ويكون اللحام على شكل حلزوني- وله قوة عالية. وغالبًا ما يتم استخدامه في خطوط أنابيب النفط والغاز الطبيعي ذات المسافات الطويلة-.
ب. الأنابيب الملحومة عالية التردد - (ERW): مصنوعة من اللحام الحالي - عالي التردد، ويكون اللحام في خط مستقيم، وعملية الإنتاج بسيطة، وكفاءة الإنتاج عالية، ومناسبة للإنتاج الضخم.
ج. الأنابيب الفولاذية المطلية : يتم طلاء البلاستيك على أساس الأنابيب الملحومة اللولبية ذات القطر الكبير- والأنابيب الملحومة ذات التردد العالي- لتعزيز مقاومة التآكل وعمر الخدمة.
2. التصنيف حسب المادة
الفولاذ الكربوني (Q235، Q345): هيكل البناء، خط الأنابيب العادي.
سبائك الصلب (15CrMo, P92): مقاومة لدرجة الحرارة العالية والضغط العالي، وتستخدم في غلايات محطات الطاقة ومعدات البتروكيماويات.
الفولاذ المقاوم للصدأ (304، 316): مقاوم للتآكل والصناعات الكيماوية والغذائية.
طريقة إنتاج الأنابيب الفولاذية ذات القطر الكبير-:
تنقسم عملية إنتاج الأنابيب الفولاذية ذات القطر الكبير- بشكل أساسي إلى ثلاث فئات: الدرفلة على الساخن، واللحام، والتشكيل على البارد. الأساليب والخصائص المحددة هي كما يلي:
1) عملية الدرفلة على الساخن (تنطبق على الأنابيب الفولاذية غير الملحومة ذات القطر الكبير-)
1. طريقة البثق الساخن
العملية: كتلة فولاذية مستديرة ← التسخين إلى 1200 درجة ← التثقيب ← قولبة البثق ← التحجيم ← التبريد
سمات:
يمكنها إنتاج أنابيب غير ملحومة بقطر Φ159~1200mm مع سمك جدار يتراوح من 20~120mm.
تنظيم كثيف وقدرة تحمل الضغط العالي (مثل الأنابيب الفولاذية P92 للطاقة النووية).
التطبيق: أنابيب تكسير البترول، أنابيب الغلايات فوق الحرجة.
2. طريقة التوسع الساخن
العملية: أنابيب غير ملحومة بقطر صغير- ← تسخين وتمدد ← تبريد
سمات:
تكلفة منخفضة، ولكن اتساق سمك الجدار ضعيف.
مناسبة لخطوط الأنابيب ذات الضغط المتوسط والمنخفض Φ500~1500mm (مثل الصرف البلدي).
العيوب: الاستثمار في المعدات الكبيرة والتكلفة العالية.
2) عملية اللحام (تنطبق على الأنابيب الملحومة)
1. اللحام بالقوس المغمور ذو التماس المستقيم (LSAW)
العملية: الصفائح الفولاذية ← الطحن ← الثني المسبق ← تشكيل JCO/UOE ← اللحام الداخلي والخارجي ← التوسيع
سمات:
العملية الرئيسية، يمكن أن تنتج أنابيب فولاذية Φ406~1820mm (مثل خطوط أنابيب الغاز الطبيعي من الدرجة الفولاذية X80).
جودة لحام عالية وقدرة تحمل ضغط قوية.
التطبيق: أنابيب الصلب لخطوط الأنابيب API 5L.
العيوب: انخفاض كفاءة الإنتاج.
2. اللحام بالقوس المغمور الحلزوني (SSAW)
العملية: شريط فولاذي ← تجعيد حلزوني ← لحام ← تحجيم
سمات:
يمكنها إنتاج أنابيب فولاذية ذات قطر كبير للغاية بقطر Φ219~3500 مم- بكفاءة إنتاج عالية.
توزيع إجهاد اللحام موحد، ولكن العيب هو صعوبة التحكم في البيضاوية.
التطبيق: إمدادات المياه، وأنابيب الأساس كومة.
3. اللحام بمقاومة التردد العالي-(ERW)
العملية: ملف فولاذي ← تشكيل ← لحام عالي التردد -← معالجة حرارية
سمات:
ينطبق على Φ114 ~ 660 مم، سمك الجدار 3 ~ 40 مم.
تكلفة منخفضة، ولكن اللحام يحتاج إلى فحص صارم للجودة (اختبار-غير مدمر).
3) عملية التشكيل على البارد
1. الرسم على البارد / الدرفلة على البارد
العملية: -قطعة أنبوبية ملفوفة على الساخن ← التخليل ← الرسم على البارد/الدرفلة على البارد ← التلدين
سمات:
يمكنها إنتاج أنابيب عالية الدقة-(التفاوت ±0.2 مم).
سطح أملس (Ra أقل من أو يساوي 1.6μm)، يستخدم لبراميل الأسطوانات الهيدروليكية.
2. تشكيل الانحناء البارد
العملية: الصفائح الفولاذية ← الثني البارد المستمر ← اللحام (اختياري)
سمات:

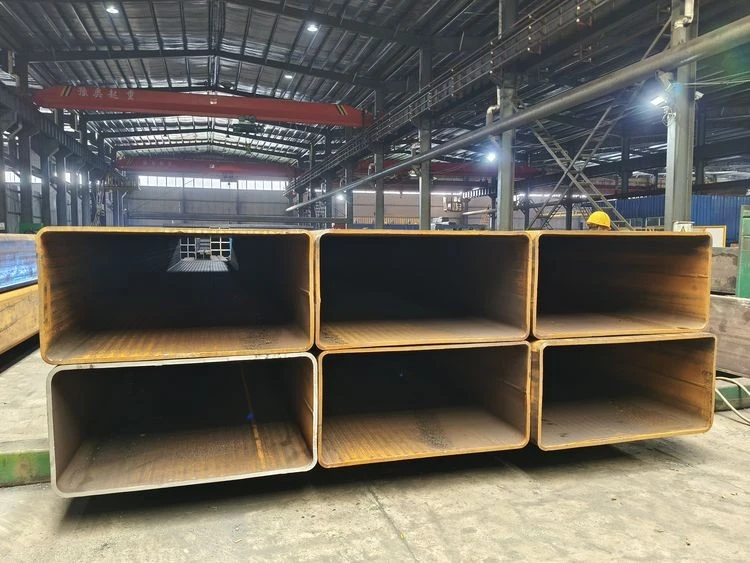

مناسبة للأنابيب ذات القطر-الكبيرة ذات الشكل الخاص (الأنابيب المربعة، والأنابيب المستطيلة).
تطبيقات الأنابيب الفولاذية ذات القطر الكبير-:
1. حقول النفط والغاز الطبيعي
خطوط أنابيب النقل.
تكسير النفط، غلاف الحفر (معيار API 5CT).
2. مجال الكيمياء والطاقة
خطوط الأنابيب ذات درجات الحرارة العالية والضغط العالي-والضغط العالي-(مثل الفولاذ P92 وG115 لمحطات الطاقة فوق الحرجة-).
معدات الأسمدة والمبادلات الحرارية.
3. الهندسة البلدية
إمدادات المياه والصرف الصحي في المناطق الحضرية ومعالجة مياه الصرف الصحي.
4. مجال البناء والجسور
دعم بناء واسع النطاق-، وهيكل جسر بحري متقاطع-.
5. هندسة السفن والبحرية
إطار الهيكل، خط أنابيب المنصة البحرية (مقاوم للتآكل بمياه البحر).
التنمية والاتجاهات:
تتطور الأنابيب الفولاذية ذات القطر الكبير- نحو القوة العالية والذكاء والتخضير. وتشمل الاتجاهات الأساسية ما يلي:
أ. ابتكار العمليات (الدرفلة المستمرة، الدرفلة المائلة بدلاً من التمدد الساخن)
ب. ترقية المواد (سبائك، يضاعف)
ج. توسيع التطبيق (سيناريوهات جديدة مثل خطوط أنابيب الهيدروجين وأعماق البحار والتنمية القطبية)
